Производство оборудования

Интеграция лучших мировых технологий

Работая на рынке дробильно-сортировочного оборудования 10 лет,
мы собрали все лучшее в одном бренде "АТОМ"

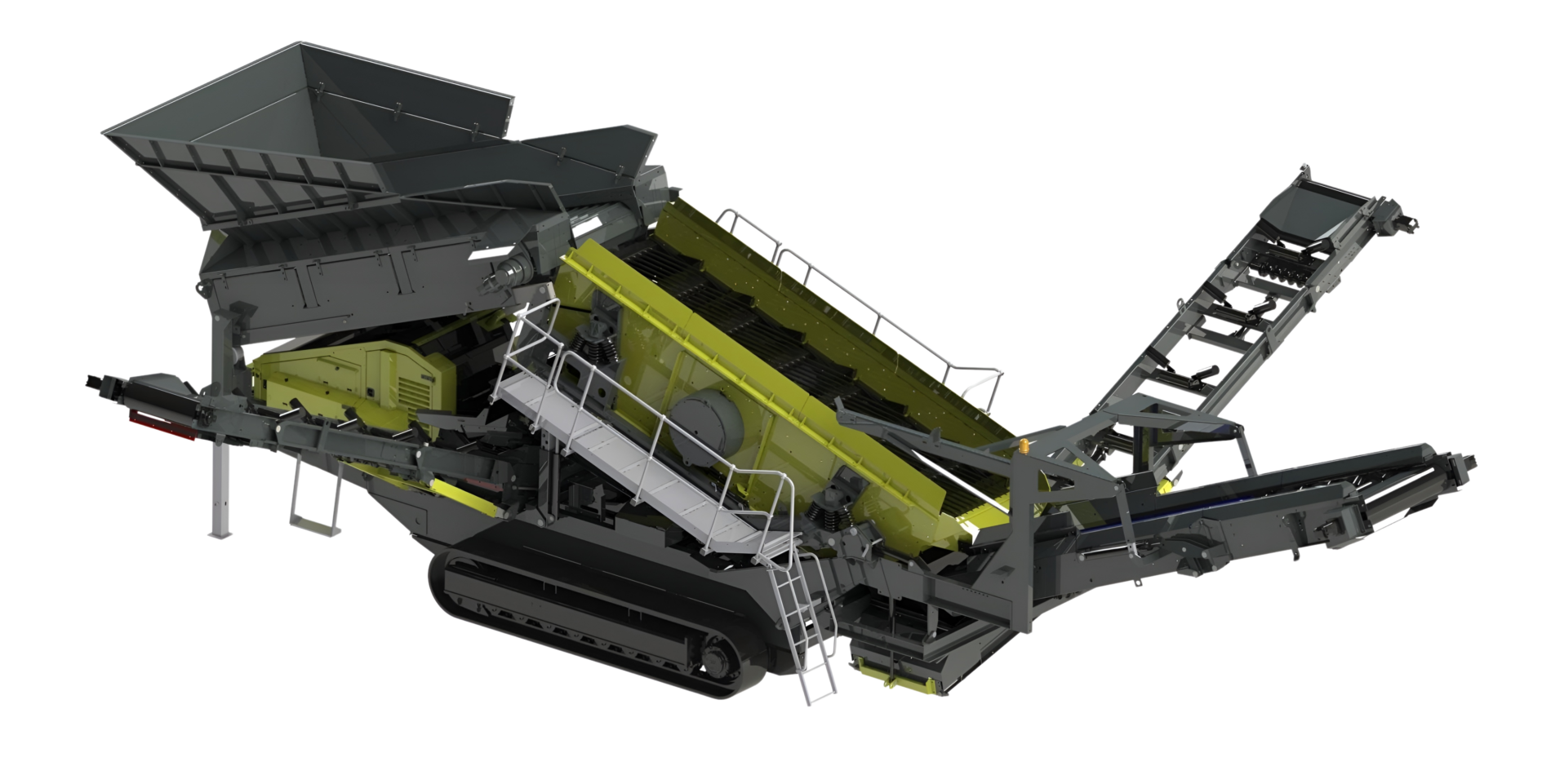

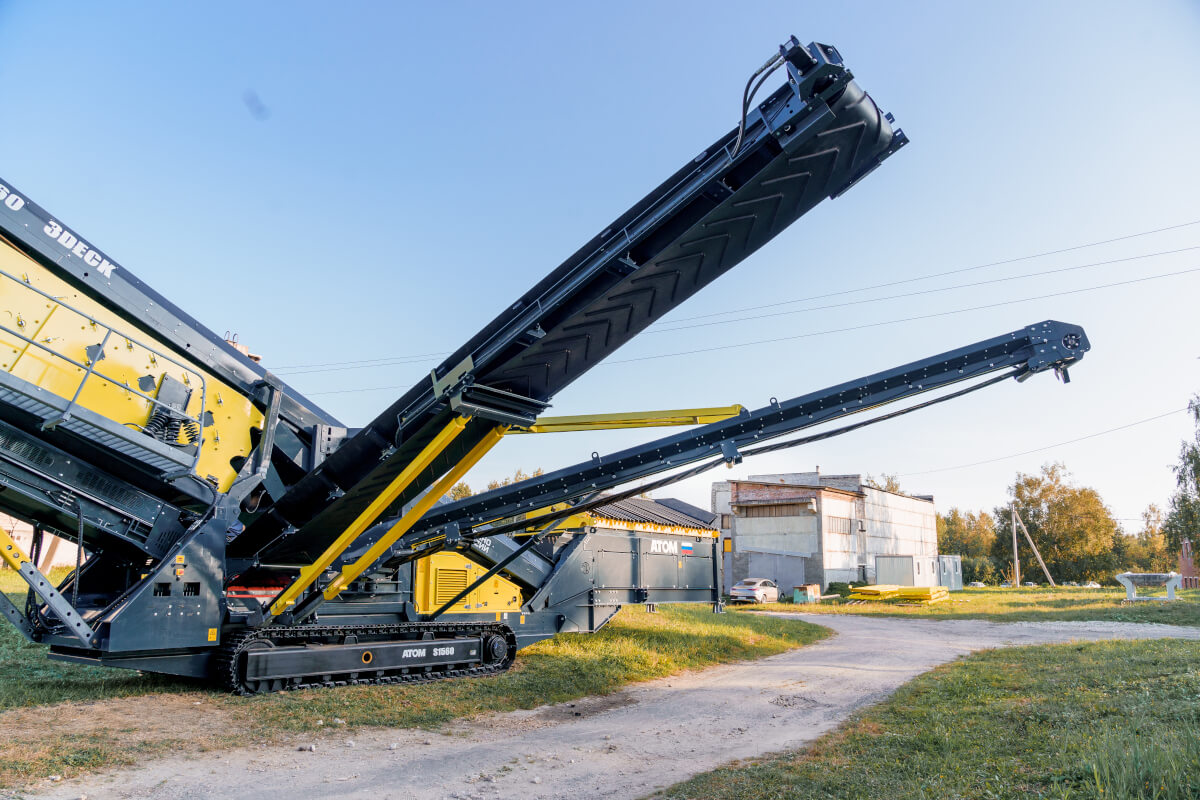

Технические изыски

1
Ленточный питатель
- Лента 1200 мм
- Длина ленты 4,2 м
- Бункер объемом 8 м3
2
Бункер питателя
- Объем 8 м3
- Ширина 4,25 м
- Расстояние между штангами 100 мм
3
Защитные устройства и кнопки аварийной остановки
4
Откидная решетка
- Опционально одно- или двухдековые виброрешетки
- Управляемая дистанционно
- Оснащена гидравлическим приводом
5
Конвейер фракций негабарит плюс
- С возможностью поворота
- Шевронная лента 500 мм
- Высота выгрузки от 4,4 м до 5,3 м
6

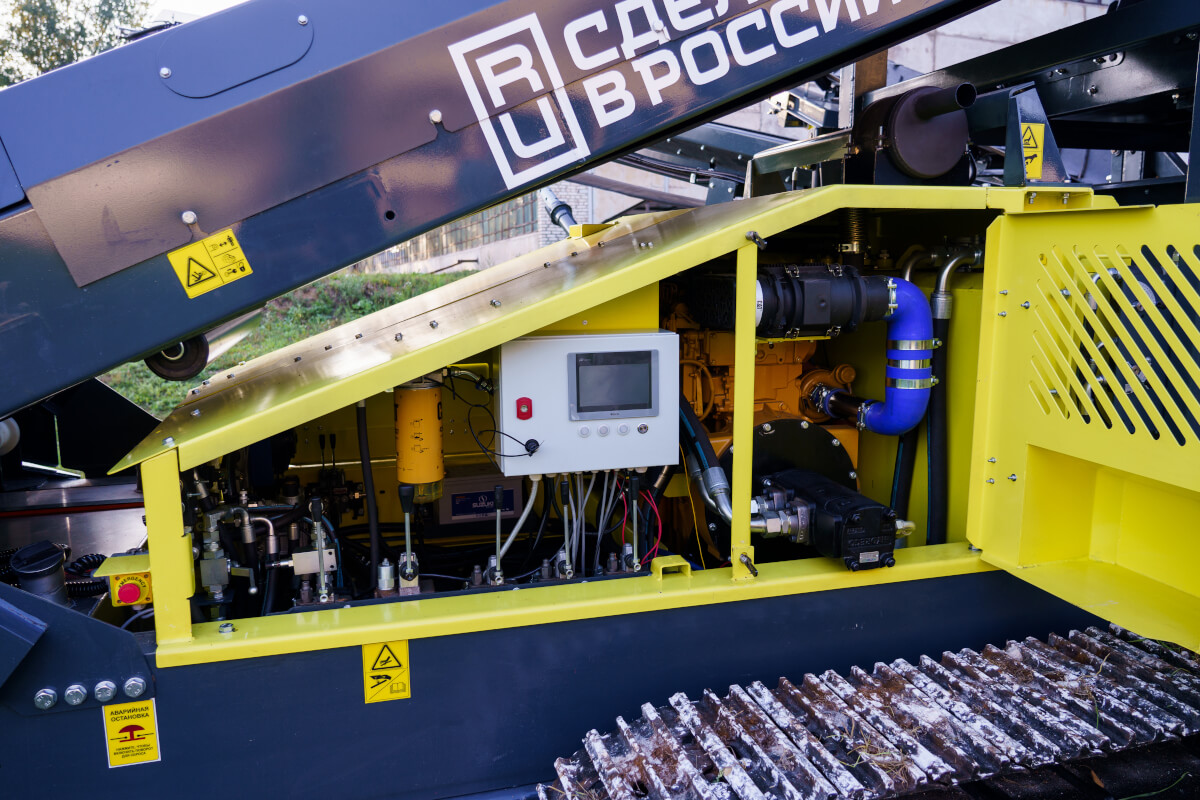

Шкаф управления
Собственная разработка  с интуитивно понятным дисплеем
7

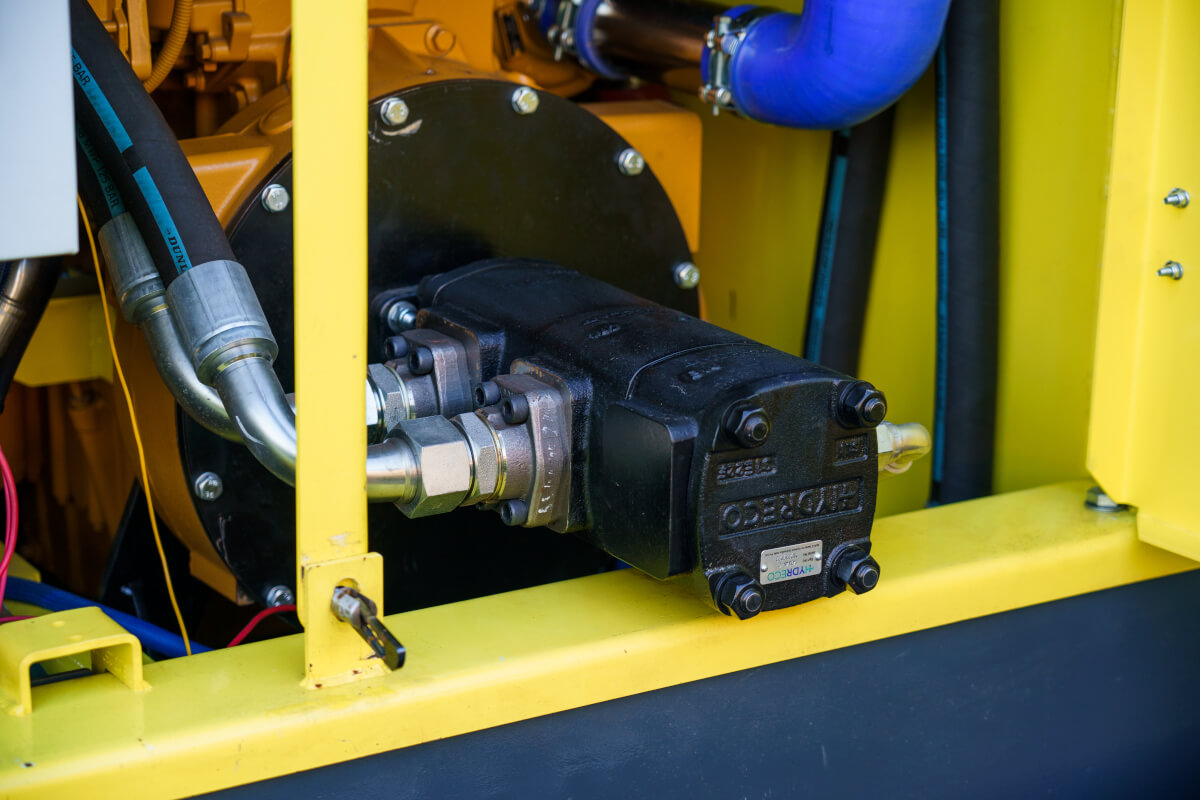

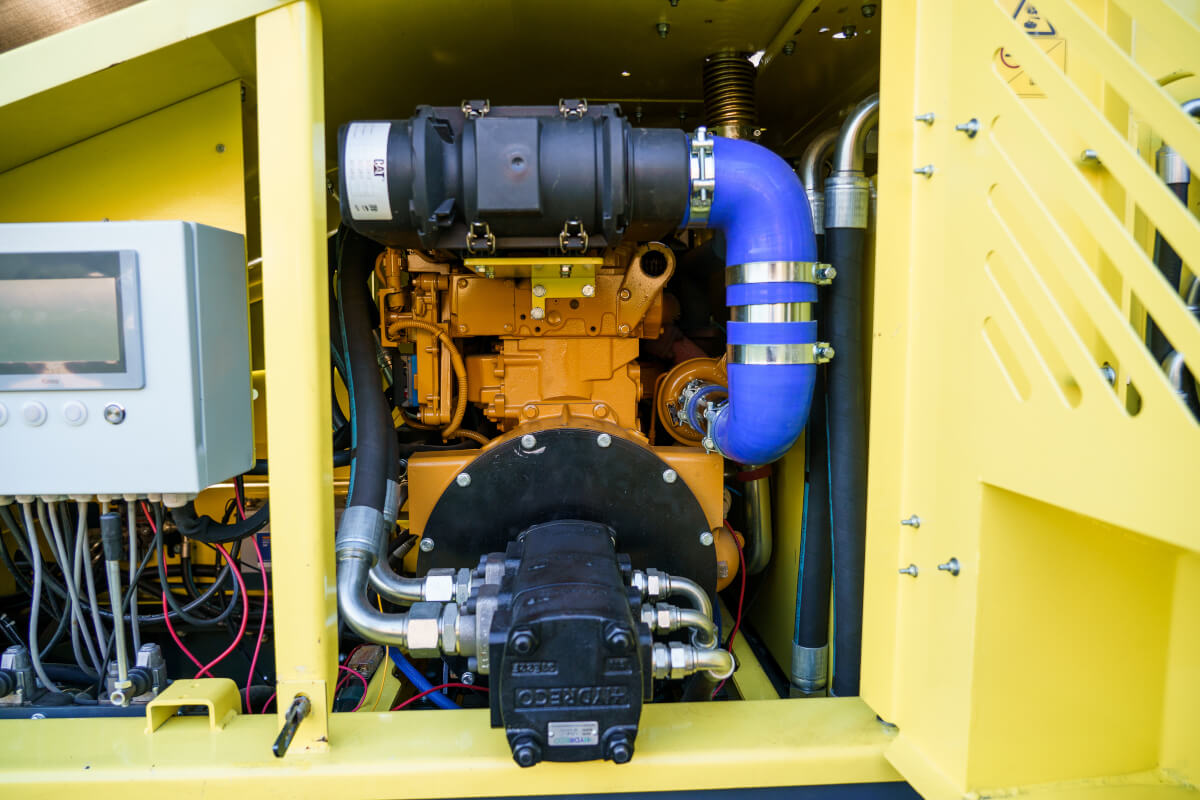

Силовая установка
- Tier 3 / Stage 3A: Caterpillar C4.4 ATAAC ACERT — 97kW (130hp) @ 2200rpm
- Tier 4i / Stage 3B: Caterpillar C4.4 — 98kW (131hp) @ 2200 RPM
8
Конвейер средних фракций
- Шевронная лента 800 мм
- Высота выгрузки 4,7 м
9

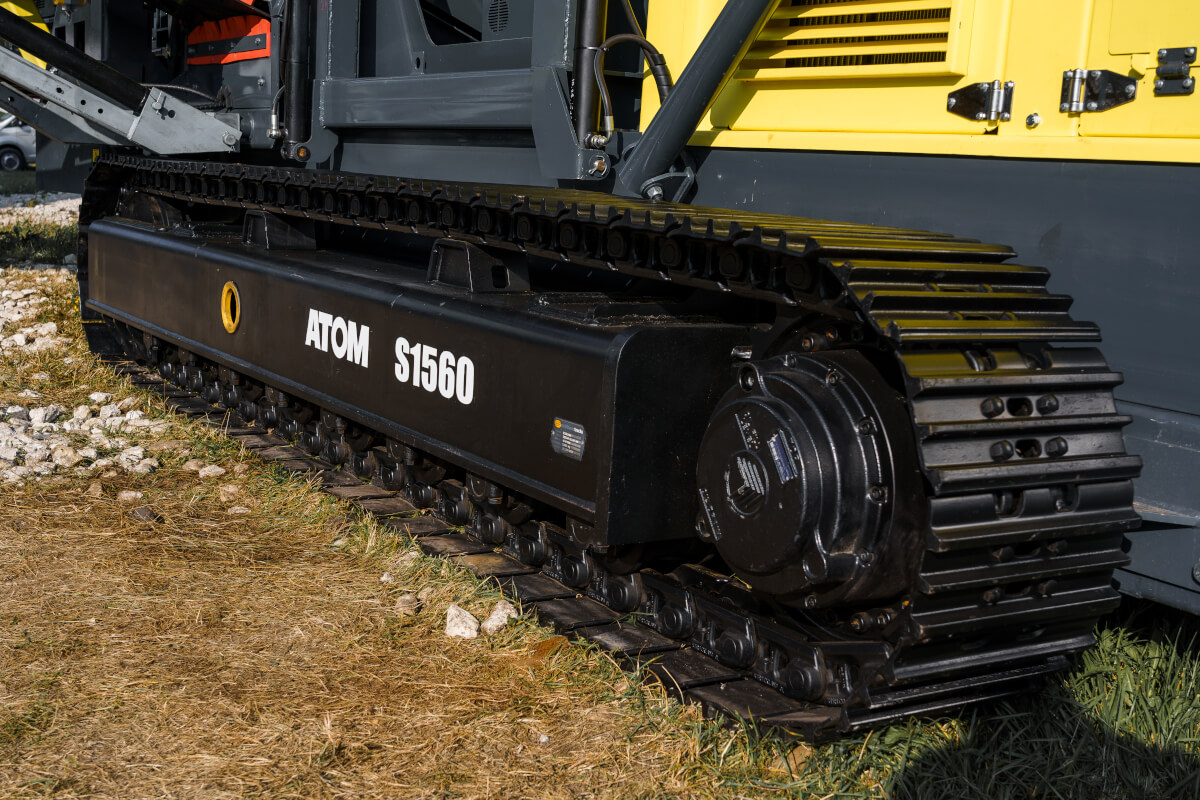

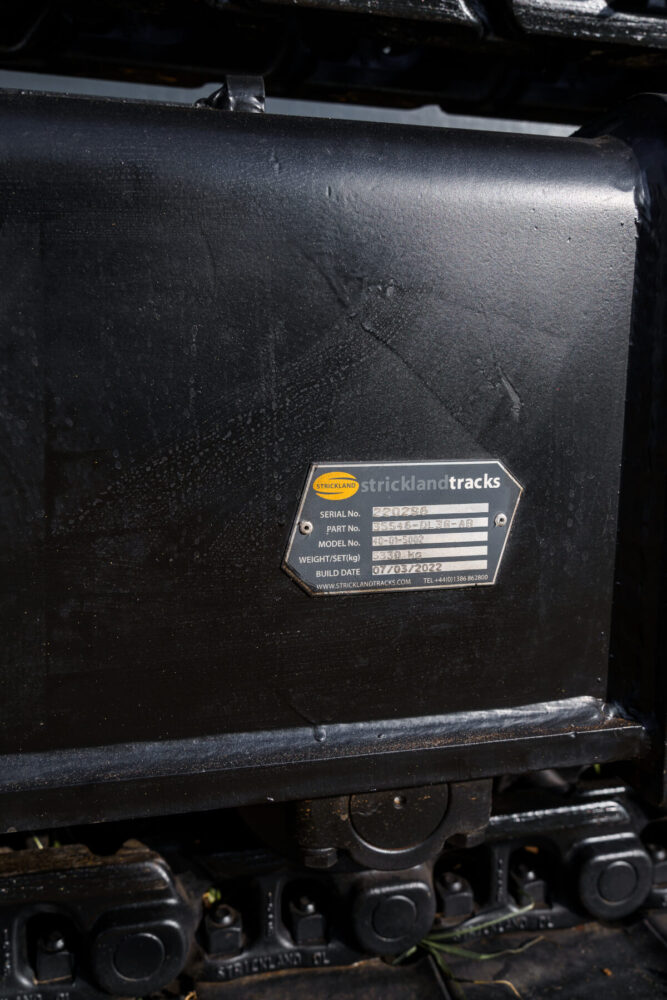

Гусеничное шасси Strickland Tracks
- Ширина башмака 500 мм
- Расстояние между центрами звездочек 3,8 м
Управление гусеницами при помощи портативного устройства с соединительным проводом длиной 5 м с усиленным квадратным разъёмом
10
Короб грохота
- Верхняя дека 6,1 м х 1,53 м
- Средняя дека 6,1 м х 1,53 м
- Нижняя дека 6,1 м х 1,53 м
11
Гидравлическое натяжение (сито нижней деки)
- Быстрое натяжение с помощью клиновых зажимов — верхняя и средняя деки
- Поперечная система натяжения сит на верхней и средней деках, продольная — на нижней деке
12
Конвейер крупных фракций
- Шевронная лента 800 мм
- Высота выгрузки 4,7 м
13
Конвейер мелких фракций
- Плоская лента 1200 мм
- Высота выгрузки 5,2 м
14
По периметру грохота: мостки доступа с перилами, откидной ступенькой и лестницей
15
Бортики по всей длине  главного конвейера и доступное расположение точек смазки
16

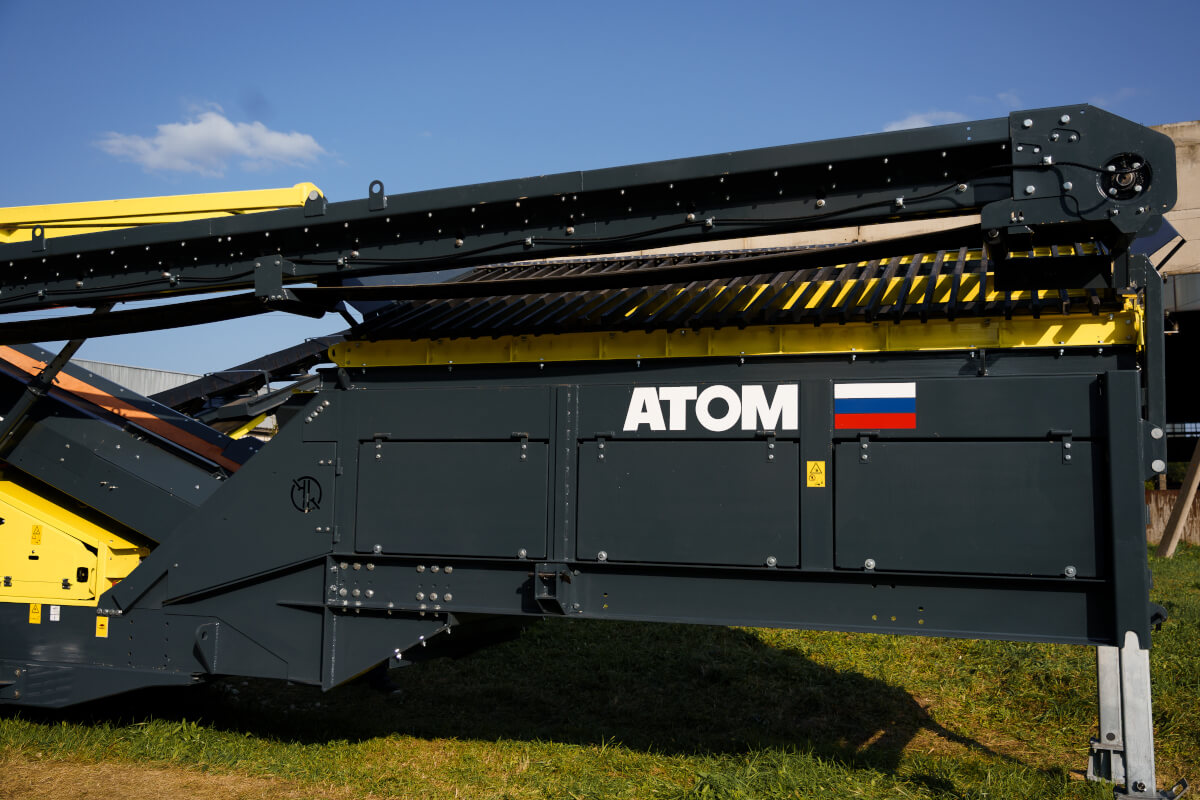

Главный конвейер
- Лента 1200 мм
- Опционально шевронная

Технические изыски

1
Бункер/питатель
- Объём бункера: 7 м3
- Высота подачи: 3,6 м
- Ширина подачи: 3,6 м
- Привод: гидравлический, с регулировкой скорости посредством редуктора с высоким крутящим моментом
- Размеры пластинчатого питателя: 1 × 3,81 м
- Скорость: регулируемая, 0–25 м/мин
- Износостойкий пластинчатый питатель из стали с широким устьевым отверстием
2
Силовая установка
- Tier 3/Stage IIIA: Caterpillar (C4.4) ATAAC
  Мощность двигателя: 111,3 л. с. (83 кВт)
  Скорость двигателя: 2200 об/мин
- Tier 4i/Stage IIIB: Caterpillar (C4.4) ATAAC
  Мощность двигателя: 110 л. с. (82 кВт)
  Скорость двигателя: 2200 об/мин
3
Конвейер мелких фракций
- Ширина ленты: 800 мм
- Вид ленты: шевронная
- Рабочий угол наклона: 24-28°
- Скребок Rosta на головном барабане
- Скорость: регулируемая, 0—120 м/мин
- Стандартная высота выгрузки: макс. высота 4 м
- Вместимость отвала: макс. 95 м3
- Дополнительная телескопическая секция
- Увеличенная высота выгрузки: макс. 5,1 м
- Вместимость отвала: макс. 197 м3
4
Гусеничное шасси Strickland traks
- Ширина башмака: 400 мм
- Расстояния между центрами звездочек: 3,28 м
- Скорость: 0,8 км/ч
- Угол преодоления подъема: 24,8°
- Угол наклона: мин. 12°
- Управление гусеницами с помощью портативного устройства с соединительным проводом 5 м
5
Передаточный конвейер
- Ширина ленты: 1,2 м
- Вид ленты: трехслойная, тип ЕР400
- Скорость ленты: 83 м/мин
- Полностью накрытый конвейер
6
Конвейер крупных фракций
- Ширина ленты: 1,2 м
- Вид ленты: трехслойная, тип ЕР400
- Рабочий угол наклона: 18-24°,  гидравлическая регулировка
- Скорость: регулируемая,  макс. скорость ленты 50 м/мин
- Ударные штанги длиной 2/3  от длины конвейера
- Стальные бортики в полную  длину конвейера
- Высота выгрузки: 3,6 м
- Вместимость отвала: макс. 70 м3
7
Конвейер средних фракций
- Ширина ленты: 800 мм
- Вид ленты: шевронная
- Рабочий угол наклона: 22-26°
- Скорость: регулируемая, 0-120 м/мин
- Стандартная высота выгрузки: макс. 3,4 м
- Вместимость отвала: макс. 58 м3
- Дополнительная телескопическая секция
- Увеличенная высота выгрузки: макс. 4,4 м
- Вместимость отвала: макс. 126 м3
8
Удобный доступ для операторов
По периметру грохота установлены мостки с перилами, откидной ступенькой и лестницей
9
Блок сит
- Верхняя дека: 4,8 × 1,5 м
- Нижняя дека: 4,8 × 1,5 м
- Общая площадь грохочения: 14,4 м2
- Натяжение верхней деки: боковое
- Натяжение нижней деки: концевое
- Привод: гидравлический, с подшипниками для тяжёлых условий эксплуатации (130 мм)
- Мостки доступа: из гальванизированной  стали, с обеих сторон.
- Угол наклона грохота: 13–19°,  гидравлическая регулировка
- Скорость грохота: 1000 об/мин
- Мин./макс. диапазон хода  грохота: 8–10 мм
- Стандартный ход грохота: 8 мм
- Улучшенный доступ к ситам  упрощает их замену

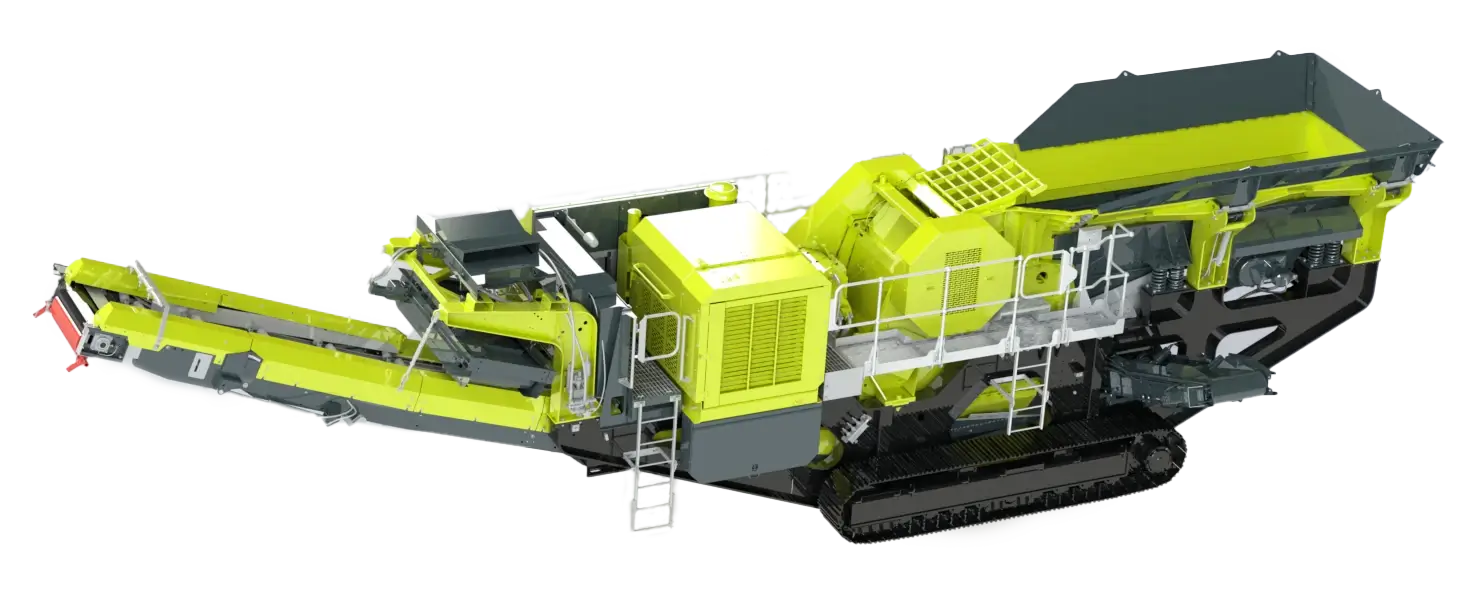

Технические изыски

1
Главный конвейер
- Гидравлическая регулировка угла наклона
- Ширина ленты: 1000 мм
- Высота выгрузки 3,6 м
- Стандартная высота выгрузки: макс. высота 4 м
- Гидравлическое складывание для транспортировки
2
Магнитный сепаратор
- ширина ленты 750 мм
- гидравлический привод
3
Силовая установка
- Стандарт Tier 3: Caterpillar C9 Acert 261 кВт (350 л. с.)
- Гидравлическая трансмиссия
- Электронная система управления
4
Дробильная камера
- Загрузочное отверстие 1070 x 762 мм
- Гидравлический привод с функцией обратной подачи для очистки застреваний
- Полностью гидравлические настройка ширины разгрузочной щели
5
Бункер и питатель
- Бункер объемом 9 м³
- Усиленный вибрационный питатель со встроенной системой предварительного просева
- Гидравлическое складывание
6
Боковой конвейер (по заказу)
- Ширина ленты 650 мм
- Высота выгрузки 2,1 м
- Макс. высота выгрузки 2,9 м (по заказу)
7
Удобный доступ для операторов
- По периметру дробилки установлены мостки с перилами, откидной ступенькой и лестницей
- Удобный доступ к силовой установке и дробильной камере
8
Гусеничное шасси Strickland traks
- Ширина башмака: 500 мм
- Расстояния между центрами звездочек: 3,28 м
- Скорость: 0,8 км/ч
- Угол преодоления подъема: 24,8°
- Угол наклона: мин. 12°
- Управление гусеницами с помощью портативного устройства с соединительным проводом 5м
